變壓器測試的革命:ZX-BZL智能化方案與傳統方法的全面對比

發布時間:2025-07-03 瀏覽數:2

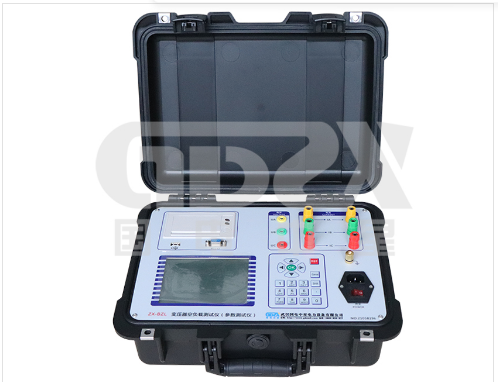

在電力變壓器生產、交接及運維試驗中,空載與負載特性測試是至關重要的核心環節,直接關系到設備效率評估、損耗核算及安全運行。傳統測試方法依賴多臺分立儀表(電壓表、電流表、功率表、頻率計)配合互感器進行,不僅接線繁瑣、效率低下,數據記錄與后期處理更是耗時費力,且易引入人為誤差。ZX-BZL變壓器空載負載特性測試儀的誕生,標志著變壓器特性測試邁入了智能化、集成化與高精度的新時代。


一、傳統測試方法的三大痛點

1.設備繁雜,接線復雜: 需同時操作多臺儀表,接線容易出錯,尤其三相測試時難度陡增。

2.人工計算,誤差累積: 數據需手動記錄并計算(如損耗、功率因數),易出錯且無法進行波形校正、溫度校正等關鍵處理。

3.功能單一,效率低下: 缺乏諧波分析、向量圖判斷、大容量換算等能力,無法滿足現代精細化測試需求,試驗周期長。

二、ZX-BZL的核心技術突破與應用優勢

ZX-BZL并非簡單的儀表集成,而是深度融合測量技術、數字信號處理與智能算法的專業解決方案:

1“一鍵式”全參數測量與智能處理:

突破: 單臺設備同步完成交流電壓(有效值/平均值)、電流、有功功率、功率因數、頻率等所有關鍵電參量的0.2級精度測量。

對比優勢: 徹底告別多表協作,接線大幅簡化。內置處理器自動完成空載電流/損耗、短路電壓/負載損耗的核心計算,消除人工計算誤差。

2.智能診斷與深度分析能力:

突破: 獨特的接線自檢與向量圖顯示功能,在三相測試中自動判斷接線正誤,直觀顯示電壓電流相位關系,避免因接線錯誤導致的試驗失敗或數據失真。

突破: 31次諧波分析能力,精確捕捉變壓器在非線性負載或特定工況下的諧波含量,為設備狀態評估和故障診斷提供關鍵數據。

對比優勢: 傳統方法幾乎無法實現接線實時診斷和全面的諧波分析,存在盲區。

3.強大的測試適應性與自動校正:

突破: 寬范圍量程自動切換(電壓10-600V,電流0.5-60A),結合外接PT/CT擴展能力,理論上可測任意規格變壓器。

突破: 全自動多重校正(波形畸變校正、溫度折算、非額定電壓/電流校正),確保測試結果(尤其是損耗)在不同試驗條件下依然準確可靠(功率精度<±0.5% @CosΦ>0.1)。

突破: 智能容量擴展:?jiǎn)螜C(jī)在1/3額定電流下可完成3150kVA變壓器負載試驗,并自動換算至額定電流下的負載損耗,大幅降低現場對大電流源的需求。

對比優勢: 傳統方法依賴人工查表折算,過程繁瑣且精度難以保證,大容量測試需龐大電源設備。

4.高效的現代化操作與數據管理:

突破: 大尺寸(320x240)高亮液晶觸摸屏、全中文菜單、實時幫助提示,提供極致人機交互體驗,適應現場復雜光照和溫度環境(-5°C~40°C)。

突破: 預設40組被試品參數、本地存儲500組實驗結果(含日期時間戳)、快速面板熱敏打印、計算機通訊功能,構建完整的測試數據生命周期管理。

對比優勢: 傳統方法數據記錄依賴紙筆,易丟失損壞,查詢、對比、報告生成效率極低。

三、可靠基石:專業級技術指標保障

ZX-BZL嚴格遵循電力設備試驗標準(JB/T501, GB1094),其技術指標為專業應用提供堅實保障:

1.高精度: 電壓、電流、頻率0.2級,功率精度業內領先。

2.強適應性: 寬溫寬濕(-5°C~40°C, <95%RH@25°C)、高海拔(<2500m)設計,滿足嚴苛現場環境。

3.高安全性: 輸入端口對機殼絕緣≥100MΩ,電源端口耐2kV/1min工頻電壓,確保人員設備安全。

結論:從“能用”到“卓越”的跨越

對于追求效率、精度與數據價值的技術人員而言,ZX-BZL變壓器空載負載特性測試儀已遠超“替代指針儀表”的范疇。它以高度集成化終結了設備堆疊的混亂,以智能化算法(自檢、校正、換算、分析)攻克了傳統方法的精度與效率瓶頸,以現代化數據管理釋放了試驗數據的潛能。在變壓器設計驗證、出廠質檢、現場交接及狀態檢修等場景下,ZX-BZL不僅是工具升級,更是測試?yán)砟钆c效能的革命性提升,助力技術人員輕松應對挑戰,將變壓器特性測試帶入精準高效的新紀元。

國電中星是電力檢測設備生產廠家,生產的產品種類多,型號齊全,提供專業的技術支持,電話4000-828-027。
